Калькулятор свайного фундамента

Как работает калькулятор

Калькулятор рассчитывает материалы свайного фундамента по заданным пользователем параметрам свай и ростверка.

Методика расчёта

1. Количество свай, их тип (буронабивная / винтовая / забивная) и размеры вводит пользователь; калькулятор не определяет их из периметра или шага.

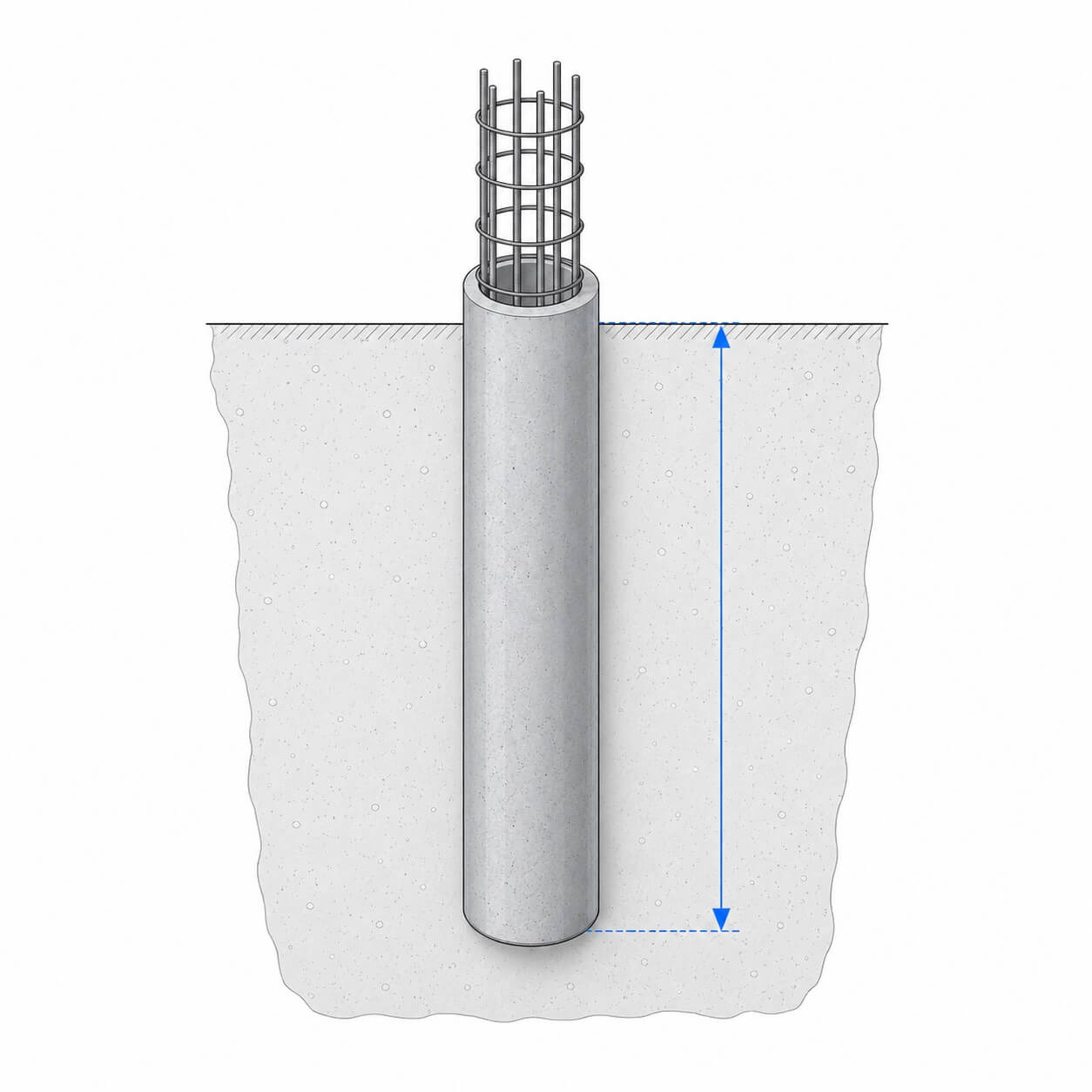

2. Длину (высоту) ствола сваи задаёт пользователь; глубина промерзания грунта в расчёте не используется.

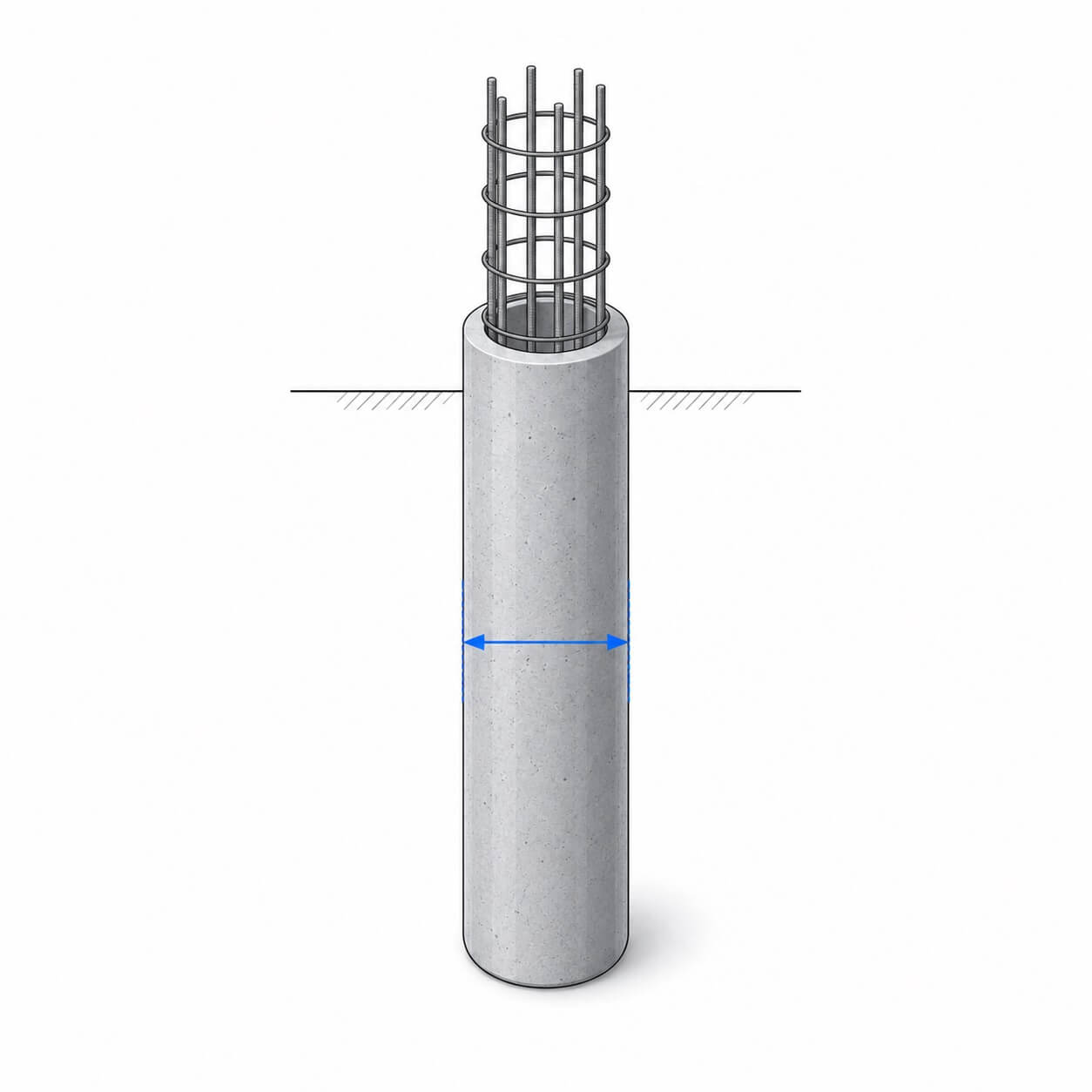

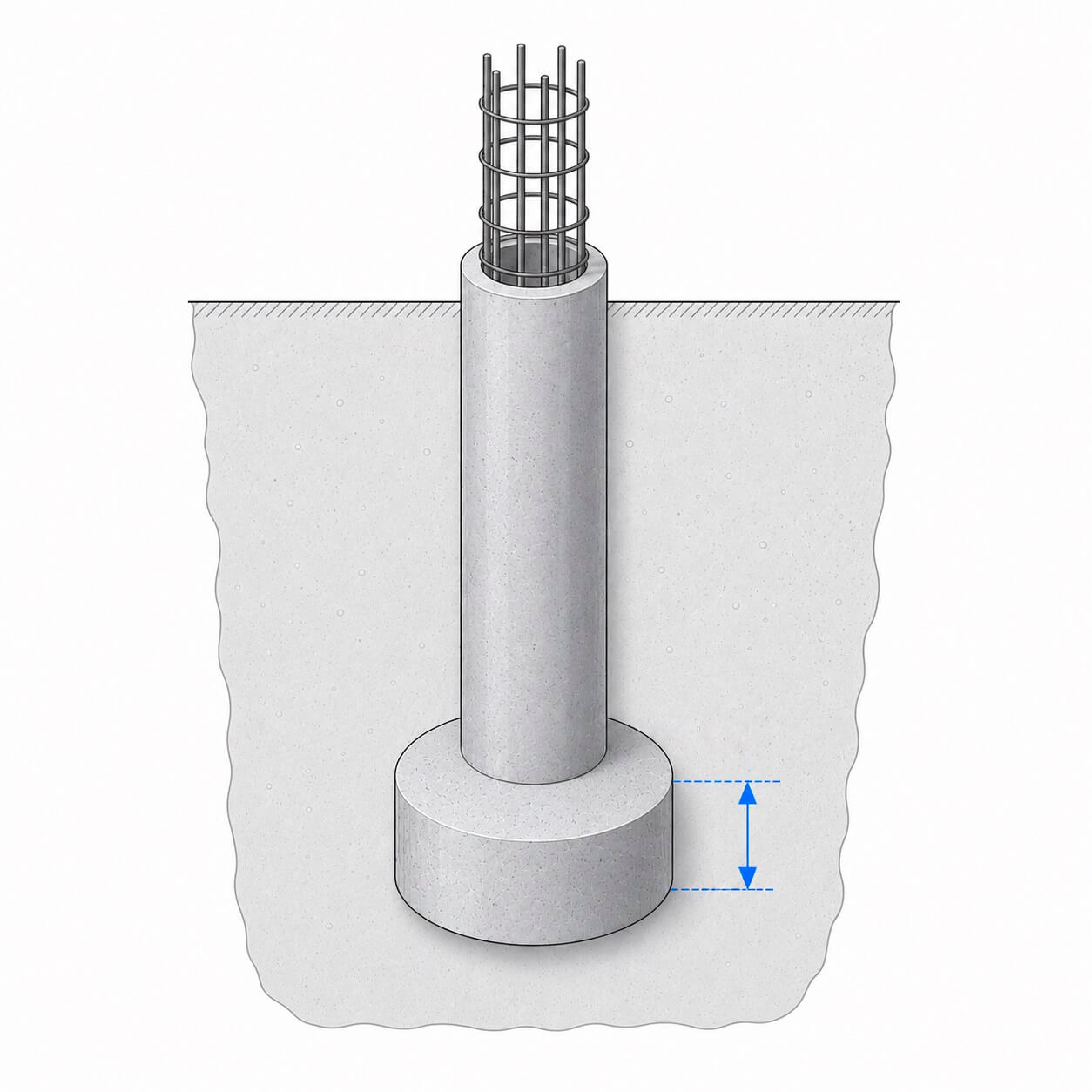

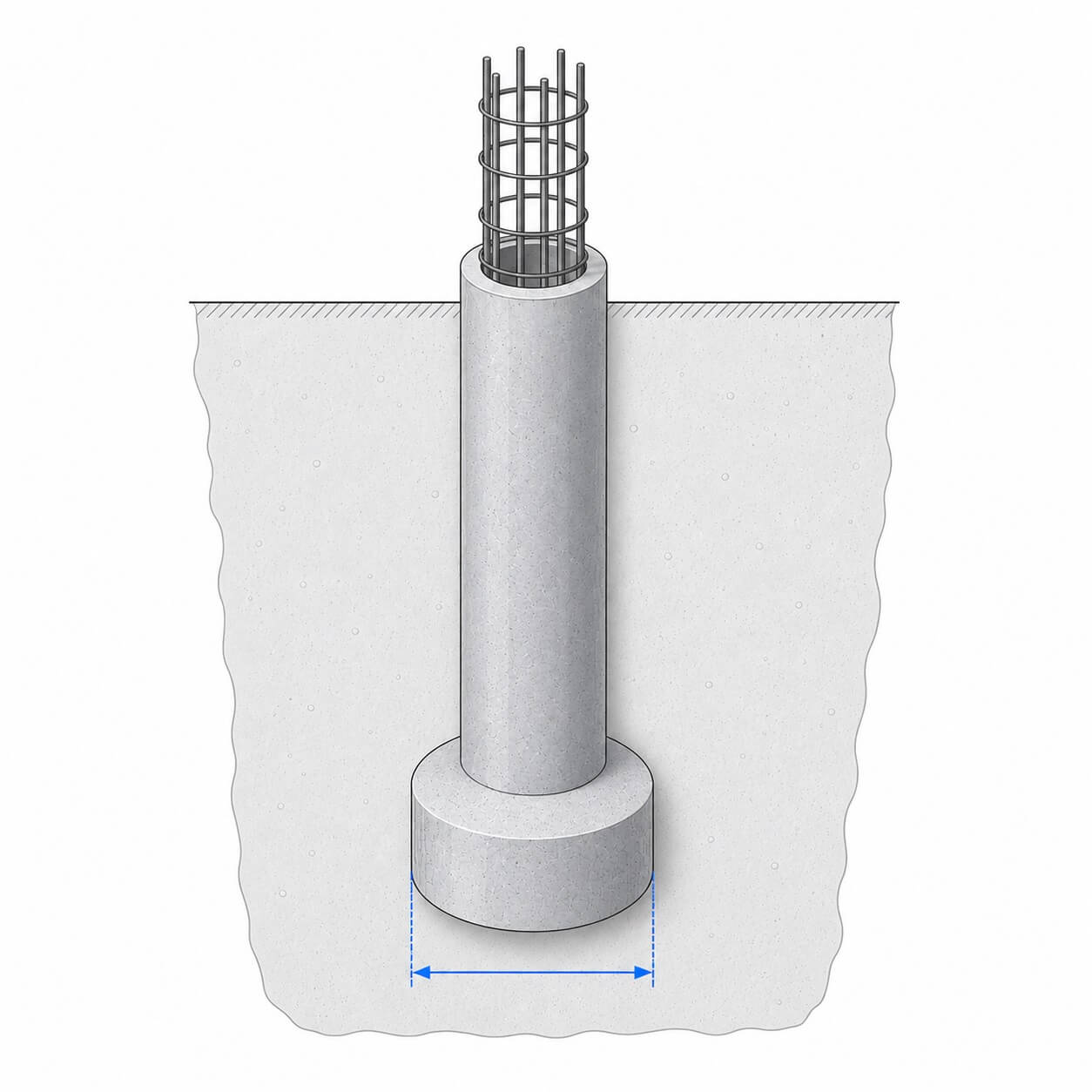

3. Бетон считается только для буронабивных свай: объём ствола (π × радиус² × высота ствола) плюс, при включённом уширении, объём пяты (π × радиус пяты² × высота пяты), результат умножается на количество свай. Для винтовых и забивных свай бетон не рассчитывается — учитывается только их количество как готовых изделий.
4. Арматура свай (опционально, только буронабивные): суммарная длина арматуры на одну сваю = число стержней × высоту ствола; общая длина = суммарная длина на одну сваю × количество свай; масса = длина × (1 + запас%) × погонный вес. Погонный вес = (диаметр в мм)² ÷ 162 кг/м.
5. Ростверк рассчитывается как ленточный фундамент: объём = длина ленты × ширину × высоту; продольная арматура по числу стержней и длине, поперечная — хомуты по шагу; опалубка — 2 × длина × высота щита.

Таблица расхода материалов

Числовой пример расчёта

Условие: буронабивные сваи — 20 шт., диаметр ствола 0,3 м, высота ствола 2,0 м, уширение-пята диаметром 0,5 м высотой 0,3 м; ростверк вокруг дома 10×8 м, ширина 0,4 м, высота 0,4 м.

• Объём ствола одной сваи: 3,14159 × 0,15² × 2,0 ≈ 0,141 м³.
• Объём пяты одной сваи: 3,14159 × 0,25² × 0,3 ≈ 0,059 м³.
• Объём бетона на одну сваю: 0,141 + 0,059 = 0,200 м³; на 20 свай ≈ 4,0 м³.
• Арматура свай (4 стержня Ø12, запас 5%, высота ствола 2,0 м): одна свая 4 × 2,0 = 8 м; всего 20 × 8 = 160 м; с запасом 5 % — 168 м; погонный вес Ø12 = 144 ÷ 162 ≈ 0,89 кг/м; масса ≈ 149 кг.
• Бетон ростверка: периметр 2 × (10 + 8) = 36 м; 36 × 0,4 × 0,4 = 5,76 м³.
• Итого бетона: 4,0 + 5,76 = ≈ 9,8 м³.
• Самомес 1:3:5 для 9,8 м³: сухой объём 9,8 × 1,54 ≈ 15,1 м³ → цемент ≈ 2 180 кг (≈ 44 мешка по 50 кг), песок ≈ 8 т, щебень ≈ 11,7 т, вода ≈ 1 090 л.

Типичные ошибки при расчёте свайного фундамента

• Неправильное число свай. Количество свай определяет конструктор по нагрузкам, а не калькулятор по шагу — занижение числа опор ведёт к недостаточной несущей способности.
• Занижение высоты ствола. Длина сваи должна обеспечивать опирание на несущий слой грунта; ориентироваться на «среднюю глубину промерзания» без геологии недопустимо.
• Заказ бетона для винтовых или забивных свай. Эти изделия поставляются готовыми; бетон нужен только для буронабивных свай и ростверка.
• Отсутствие запаса на бетон. Потери при заливке и опалубочные утечки обычно составляют 3–5 %; расчёт «в ноль» приводит к перебоям в поставке.
• Игнорирование пяты-уширения. Пята существенно увеличивает несущую способность сваи, но добавляет объём бетона; не учитывая её, можно недозаказать смесь.

Нормативные документы

• СП 24.13330.2021 «Свайные фундаменты» (актуализированная редакция СНиП 2.02.03-85)
• СП 63.13330.2018 «Бетонные и железобетонные конструкции. Основные положения» (актуализированная редакция СНиП 52-01-2003)
• ГОСТ 26633-2015 «Бетоны тяжёлые и мелкозернистые. Технические условия»
• ГОСТ 34028-2016 «Прокат арматурный для железобетонных конструкций. Технические условия»
